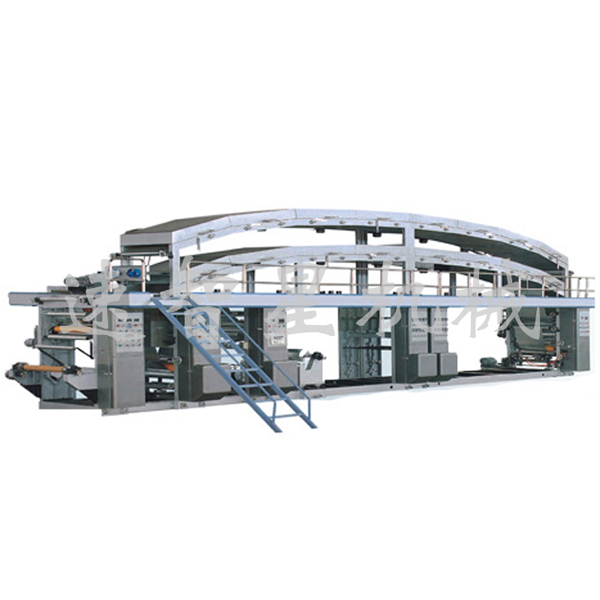

該機引進國外先進涂布機技術結合自身多年生產涂布機經驗綜合而成
二
| 型號 | STB-1600型 |
| 涂布方式 | 網紋涂布 |
| 涂布寬度 | 1600mm |
| 放卷直徑 | φ800mm |
| 收卷直徑 | φ800mm |
| 收放卷形式 |
電動翻轉式雙工位 ，電動提拉式單工位
|
| 烘箱長度 | 雙層烘箱：上層18米；下層12米 |
| 烘箱溫度 | 10-200℃ |
| 涂布速度 | 10-100m/min（視材料而定） |
| 機械速度 | 120m/min |
| 外形尺寸 | 19500×2600×5100mm |
| 機器重量 | 約18T |
| 加熱方式 |
電加熱式 ，導熱油式 ，蒸汽式，
|
| 烘箱加熱功率 |
加熱時約130KW ；工作時約90KW
|
| 整機電機總功率 | 約32KW |
三
雙面導電膜
PET繡片膜
首頁|關于我們|產品展示|新聞資訊|服務中心|在線留言|聯系方式|網站地圖|XML 地址：浙江省溫州平陽縣敖江鎮104國道梅源路口 電話：18058880288 傳真：0577-64182000 網址：http://in-car.cn 未經授權禁止轉載、摘編 Copyright ©2022 溫州速智星機械有限公司 版權所有 All rights reserved. 浙ICP備13031118號
1．整機采用6變頻電機控制，整機張力（放卷
2．放料架形式為電動翻轉雙工位
3．雙面網紋涂布方式，涂布刮刀軸采用重型式雙軸式機械獨立游動，刮刀調節方式為手動帶氣動式
4．雙層烘箱：上層18米分5段獨立控溫；下層12米分4段獨立控溫，加熱采用電加熱，熱風進入式干燥系統，可調式內循環吸排氣裝置，進、排風風力強勁，干燥徹底。
6．烘箱內導輪采用主動與主機同步，傳動采用同步帶輪傳動式，減免材料拉伸和變形，氣缸開頂式烘箱及穿膜操作平臺，使操作工人便于工作。
7．涂布輥---牽引鋼輥中間張力同步采用浮動擺臂式由PLC自動控制
8．自動計米計速控制裝置
9．糾偏采用EPC對邊機，為了材料收卷的整齊。
10．收放軸采用鍵子式氣脹軸，為了裝卸料操作方便，氣脹軸取放采用安全鎖。
11．高精度上壓式牽引裝置，鋼輥冷卻采用水循環式，通過冷卻輥使膜更平整、更挺刮、更達到冷卻效果。
12．收料架形式為電動翻轉雙工位
四
A
B、收放架形式分別為：手工抬料式單工位
C
D、涂布方式分別為：網紋輥涂布、雙輥涂布、三輥涂布、五輥涂布、逗號刮刀涂布、氣刀涂布等供客戶選擇
E、工作速度與涂料的材質、涂布厚度、烘箱長度、烘干溫度等成正比
五、工藝流程
基材放卷--涂布單元---干燥單元--牽引單元--收卷機

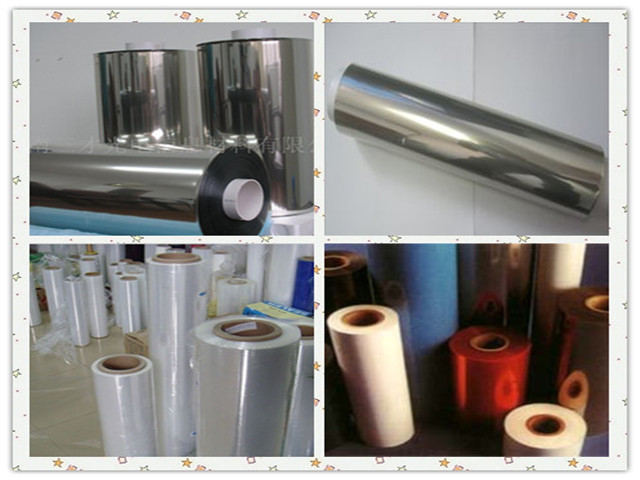

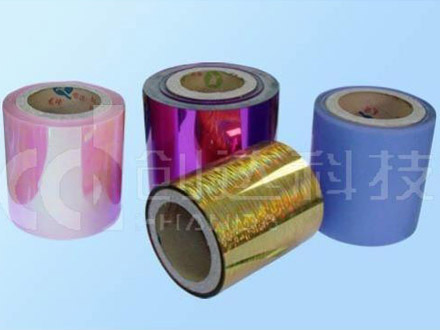

產品樣品：
